凱高三偏心蝶閥具有優異的密封性能、低摩擦阻力、耐高溫性能、快速啟閉和承壓高及耐高溫強等優勢,廣泛應用于石油、化工、電力等行業的流體控制系統中。
凱高三偏心蝶閥相對于傳統的中線蝶閥具有許多優勢:
結構特點:是將蝶板周邊外側加工成外斜錐面,將密封閥座內側加工成內斜錐面。這時蝶閥的密封斷面變成了橢圓形,蝶板密封面的形狀也因此上下不對稱。由于密封面為斜錐形,被閥桿軸分隔為偏大的一側蝶板沿著大傾斜曲面向上方壓向閥座,偏小的一側蝶板沿著小傾斜曲面向下方壓向閥座。蝶板密封圈與閥座間的密封不是靠閥座的彈性變形,而是完全依靠接觸面的壓緊實現密封,故三偏心蝶閥的開閉基本上無摩擦,并且隨著關閉壓力的增加,閥門越關越緊。
選用注意:常規的三偏心蝶閥流體流向是有單向的,如果客戶工況需要雙向承壓的,請選擇凱高的雙向壓蝶閥或高性能蝶閥。

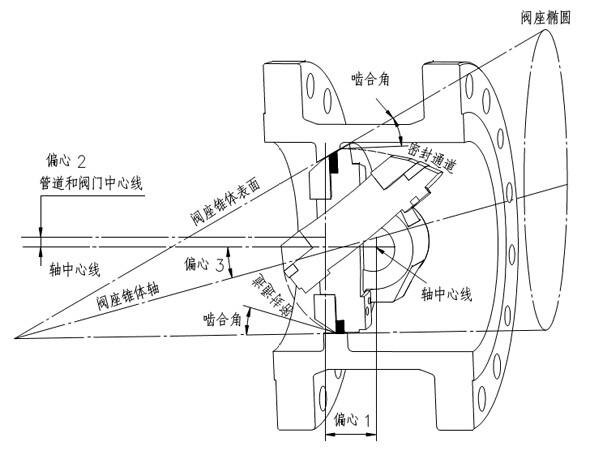

三偏心蝶閥結構圖
從三偏心蝶閥的結構原理不難看出,三偏心蝶閥有以下優點:1)密封性能好,提高了系統的可靠性;2)摩擦阻力小,開閉省力、靈活;3)使用壽命長,可以實現反復多次開關;4)承壓及耐高溫能力強,適用范圍廣。
三偏心蝶閥通常采用金屬硬密封閥座,解決了軟密封蝶閥不耐高溫的問題。凱高多層次的三偏心蝶閥在蝶板周邊鑲裝著由不銹鋼薄板與石墨薄板相互交錯層疊而成的多層密封圈,這種密封具有金屬硬密封和彈性軟密封的雙重優點,解決了泄漏問題。
在實際工況中,如果系統的工作壓力大于1.0MPa或在需要經常開啟的重要部位均可選用凱高三偏心蝶閥。
?具體的選型請聯系凱高工程師
